爆炸冲击测试系统解决方案
2026-08-08
1.概述
本爆炸冲击测试系统为野外恶劣工况专用瞬态冲击采集成套设备，面向武器弹药毁伤试验、火工品效能评估、防护结构抗爆冲击试验场景。整套设备以轻量化便携式爆炸冲击测试仪为核心，配套冲击波压力传感器、加速度冲击传感器，支持现场脱机无人值守采集，最高 100kS/s 高速采样，精准捕捉爆炸瞬时冲击波、瞬态冲击峰值信号；设备自带本地存储，试验完成后可回传数据至电脑开展冲击响应谱、峰值压力、冲量等分析，无需现场布设网线、依托设备本地独立记录，适配野外靶场、露天爆轰试验无固定机房、强冲击恶劣环境的瞬态动态测试需求。
适用工况：野外爆轰试验场、露天弹药毁伤测试、无市电无固定布线、强冲击高粉尘恶劣环境、短时瞬态一次性冲击采集。
2.方案优势
（1）脱机独立运行，无需现场电脑值守 设备自带液晶操作屏，试验前现场一键配置采集参数，起爆全过程无需工控机同步连线，实现无人值守自动触发采集，适配爆炸试验人员远距离避险作业要求。
（2）轻量化便携设计，适配野外机动布设，整机小型轻量化，长线缆组网，快速布置在爆炸测点，解决传统大型采集设备运输、布线繁琐问题。
（3）超高瞬态采样精度，完整捕捉爆炸瞬时信号 最高 100kS/s 可调采样速率，整机采集精度 0.5% FS，可完整记录微秒级冲击波脉冲、瞬态冲击波形，不会丢失爆炸峰值、前沿关键特征数据。
（4）强环境适应性，抗冲击抗干扰 硬件整机加固防护，耐受爆炸振动、粉尘、野外高低温环境，内置硬件滤波电路，屏蔽爆轰电磁干扰，恶劣试验环境下数据无失真漂移。
（5）本地大容量缓存，避免试验数据丢失 内置本地存储芯片，起爆瞬间独立记录全部波形数据，试验结束后有线 / 无线导出至电脑复盘，不存在现场断连、信号中断导致数据失效问题。
3.如何实现
3.1整套硬件组成
硬件模块 | 功能说明 |
便携式爆炸冲击测试仪（采集主机） | 轻量化加固机身，自带显示屏，本地存储、脱机自主采集，最高 100kS/s 高速采样，多通道同步瞬态采集 |
冲击波压力 / 冲击加速度传感器 | 布设于爆炸近场、防护结构表面，捕捉瞬时压力、冲击振动信号 |
专用低噪声测试线缆 | 短距离抗冲击屏蔽线缆，适配野外爆轰环境，降低电磁干扰 |
便携防护收纳箱 | 整套设备收纳，转运、现场防护，配套电池供电模块 |
3.2配套分析软件核心功能
采集参数配置：采样率、触发阈值、记录时长、通道增益预设，支持爆炸试验专用模板；
波形数据导入回放：读取主机本地存储的瞬态冲击原始时程曲线；
冲击特征计算：自动提取冲击波峰值压力、冲量、上升时间、持续时间；
冲击响应谱 SRS 分析：量化爆炸冲击对试件、防护结构的损伤烈度；
数据对比归档：多组爆炸试验波形批量存储对比，自动生成爆轰测试评估报告。

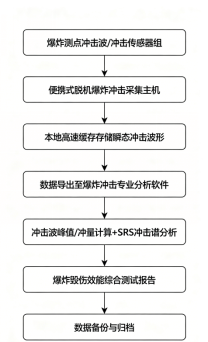

3.3标准化野外瞬态爆炸测试流程
根据爆炸试验方案，在爆心周边、防护试件关键点位布设冲击波、冲击加速度传感器；
传感器通过屏蔽短线缆接入便携式爆炸冲击测试仪，设备内置电池供电开机；
现场操作仪器屏幕，设置触发阈值、采样速率、记录时长，保存试验配置；
人员撤离至安全区域，起爆后仪器自动触发高速采集，完整记录爆炸瞬态信号；
试验结束后取回采集主机，将本地存储波形数据导出至电脑分析软件；
软件自动计算冲击波峰值、冲量、冲击响应谱，对比多组试验数据；
整合波形曲线、特征指标，输出火工品 / 防护结构爆炸效能评估报告。
通用配套模块
4.1 选型对照表
选型项 | 参数说明 |
典型场景 | 野外靶场爆炸试验、火工品毁伤测试、防护结构抗爆瞬态冲击采集 |
适配信号 | 爆炸冲击波压力、瞬态冲击加速度短时脉冲信号 |
组网方式 | 单机脱机独立采集，无现场网线分布式布线，试验后离线导出数据 |
供电方式 | 内置大容量锂电池，野外无市电独立作业 |
适用环境 | 露天靶场、强冲击、粉尘、宽温野外恶劣工况 |
不适用场景 | 室内试验室长期 24h 在线持续监测、静态静力标定试验 |
4.2 核心技术参数
同步通道：多通道硬件同步采集，瞬态信号时序无偏移；
采样速率：最高 100kS/s 可调，捕捉微秒级爆炸脉冲；
测量精度：整机采集精度 0.5% FS；
工作模式：阈值触发自动采集，脱机本地存储；
防护等级：加固抗冲击机身，适配野外爆轰恶劣环境。
4.3 现场布设规范
传感器就近爆炸测点布置，线缆尽量缩短，减少爆轰电磁干扰；
采集主机放置于安全掩体后方，避免爆炸碎片直接冲击设备；
试验前完成触发阈值预调试，确保起爆瞬间精准捕捉波形不丢点；
单次试验完成后及时导出数据，清空内存用于下一轮爆轰测试。
4.4 交付清单
硬件：便携式爆炸冲击采集主机、冲击波压力传感器、冲击加速度传感器、屏蔽测试线缆、便携防护箱、备用锂电池；
软件：爆炸冲击数据分析软件、试验模板库；
文档：系统方案、仪器操作手册、传感器布设规范、测试报告模板；
服务：野外现场布设培训、试验数据技术分析、设备校准维护支持。
