分布式 / 远程动态测量分析整体应用方案
2026-08-08
总述
本方案是全由硬件产品与各行业落地项目案例，以分布式 / 远程动态测量分析为一级大类，下设网线式动态测量、碰撞（瞬态）动态测量、远程在线监测动态测量三大细分应用方向；整合军工兵器、航空航天、燃料电池、轨道交通、工程机械、爆破冲击、风电装备、汽车制造全领域项目经验，形成覆盖信号调理、数据采集、实时控制、数据分析、远程运维全链路标准化测量解决方案。
分布式 / 远程动态测量分析
整体概述
依托以太网 TCP/IP、PXIe 总线、LoRA 无线、LinuxRT 实时操作系统等架构，打破单机测量地域限制，实现多测点异地设置、多设备同步组网、远距离数据传输、远程参数配置与管控，面向动态应变、振动冲击、压力、温度、力、声信号等瞬态 / 稳态动态物理量，完成分布式采集、实时分析、数据存储与远程闭环控制，适配试验室标定、野外现场试验、产线在线监测三大使用场景。
网线式动态测量
概述
网线式动态测量是以以太网 TCP/IP 有线网线为数据传输载体，基于分布式以太网采集硬件组网，将分散在试验台、多工位、多测点的传感器接入前端采集模块，通过网线汇聚至中控上位机，实现多通道同步动态信号采集、时域 / 频域分析的测量形式；测量信号包含应变、IEPE 振动、压力、电压、温度等动态模拟量，覆盖静态慢采、中高速动态连续采集，
方案优势
（1）同步精度高：
网线以太网时钟同步，多卡 / 多测点同步误差微秒级，满足 24 位高精度同步采集需求，优于无线传输时钟漂移问题；
（2）传输带宽充足：
支持高速数据流盘，最高单通道 100kS/s~10MS/s 高采样数据无损传输，配振动、应变高频动态信号；
（3）抗环境干扰强：
全金属屏蔽采集硬件 + 有线布线，适配工业强电磁、野外复杂工况，优于无线信号易受粉尘、电磁遮挡干扰弊端；
（4）组网灵活易拓展：
TCP/IP 协议不限点位距离，可多级交换机拓展通道数量，按需增减采集节点，分布式布局成本低于集中式大型机柜；
如何实现
（1）硬件组成及功能
硬件品类 | 硬件外观 | 核心实现功能 |
动态应变调理模块 | 应变片信号放大、桥路配置、预平衡，处理微弱应变信号，输出标准电压 | |
IEPE 信号调理模块 | IEPE 压电传感器恒流驱动、低噪声放大，适配振动、声压传感器 | |
以太网动态采集仪 | 24bit 模数转换，±1mV~±10V 多档程控量程，单通道最高 100kS/s 采样，SD 卡本地存数，多设备级联组网 | |
PXIe 总线采集平台 | 多通道高密度同步采集，拓展 AI/AO/DIO，适配多类型混合信号 | |
实时控制器 | 系统中枢，以太网远程管控全采集节点，us 级闭环实时控制，扩展 CAN/RS485 外设接口 | |
辅助配件 | 恶劣环境可靠接线，降低引线干扰 |
（2）配套软件必备功能
通道配置模块：传感器灵敏度录入、量程程控切换、IEPE 激励开关、桥路参数配置、通道自定义命名；
采集模式设置：连续采集、定点 N 点采集、外触发 / 软件触发采集、定时采集；
实时数据分析：时域波形实时显示、FFT 频谱、倍频程、功率谱、声压级 / 应力特征计算；
数据管理：硬盘存储、数据回放、原始数据导出、自动生成试验报告；
远程管控：局域网内远程修改测点参数、启停采集、多设备状态监控；
二次开发接口：提供 LabVIEW 驱动，支持用户自研上位机对接。
碰撞式（瞬态式）动态测量
概述
碰撞（瞬态）动态测量聚焦短时突发瞬态信号（冲击波、爆炸冲击、枪械击发瞬态力、瞬间碰撞压力、瞬时过载），信号具备持续时间短、峰值高、变化速率快特点，采用高采样瞬态采集硬件 + 分布式组网，依托网线 / 本地存储结合的方式，捕捉毫秒 / 微秒级瞬时动态数据；
2.方案优势
（1）瞬态捕捉能力强：
硬件支持多档位超高采样、大容量缓存，可预触发捕捉突发瞬时信号，普通稳态采集设备根本无法实现瞬态抓取；
多测点同步触发：
全通道并行同步采集 + 阈值 / 电平 / 外触发三种触发模式，多测点同步记录同一瞬态事件，满足爆炸、冲击同步对比测试；
现场脱机可用：
设备内置锂电池，野外无外接电源工况下独立试验，区别于常规有线设备依赖市电；
宽动态范围：
24bit 高精度 AD、100dB + 动态量程，兼顾冲击峰值与微小残余信号采集；
恶劣环境适配：
IP52 防护、防震防潮工业结构，适配爆破粉尘、野外高低温恶劣试验场地。
3.如何实现
（1）硬件配置与功能
硬件品类 | 硬件外观 | 核心实现功能 |
瞬态专用采集主机模块 | 24bit 高分辨率模数转换、多档位超高采样率可调、大容量片上缓存实现预触发记录，内置锂电实现离线独立采集，支持本地 U 盘导出试验数据、触发电平现场灵活整定 | |
瞬态前置信号调理模块 | 冲击类 IEPE / 应变信号滤波、增益可调放大，滤除现场高频杂波干扰，适配瞬时突变信号预处理 | |
网络化同步采集模块 | 支持外触发同步组网，多测点分布式部署，通过以太网完成瞬态数据远距离回传汇总 | |
多测点时钟同步模块 | 基于时钟同步协议实现野外分散测点时序对齐，保障多点瞬态事件时间基准统一 | |
传感器配套工装模块 | 多角度可调机械固定结构，实现冲击、振动传感器快速现场安装定位，适配各类爆炸、冲击试验工况 |
配套软件功能
触发配置：触发电平阈值自定义、预触发长度设置、外触发通道绑定；
采样参数配置：多档位采样速率一键切换、量程快速切换、通道使能管理；
瞬态数据分析：峰值自动拾取、冲击冲量 / 上升沿 / 回落特性计算、冲击波衰减分析；
数据处理：瞬态波形回放、特征点标注、非线性 / 滞后 / 重复性自动测算；
离线分析：脱机采集数据导入解析、试验报告自动生成、多组瞬态数据对比。
远程监测动态测量
概述

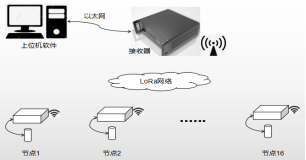

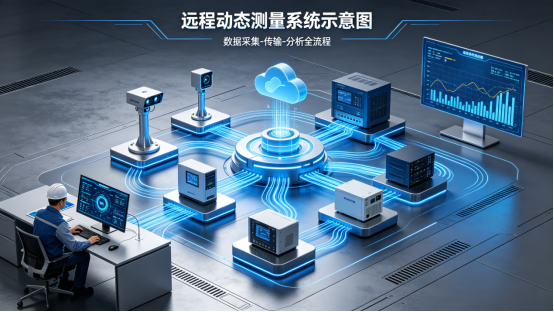

远程监测动态测量融合以太网有线 + LoRA 无线双传输架构，前端采集节点分布式布置在设备 / 工程现场，长期不间断在线采集稳态 + 缓变动态数据，数据通过网线 / 无线远距离上传至远端中控平台，实现无人值守 7×24h 在线监测、超限预警、远程参数修改；测量对象：风电齿轮箱振动、燃料电池温压流量、工程机械拉力、电机出厂在线参数、电焊机绕组温升、车载装备状态；
2.方案优势
（1）无人值守长效运行：
硬件 7×24h 稳定工作，实时系统无宕机，减少人工现场巡检成本；
远距离跨地域管控：
以太网公网 / 局域网 + LoRA 无线，实现办公室远程管控厂区 / 野外 / 舰载测点，不受场地距离限制；
多类型信号兼容：
一套系统同步采集振动、应变、温度、压力、电压、总线信号，一站式多参量在线监测；
故障主动预警：
软件自定义参数上下限，数据超阈值自动报警，提前预判设备故障；
部署灵活：
有线点位走网线、布线困难点位采用 LoRA 无线节点，混合组网适配复杂现场布线条件。
3.如何实现
（1）硬件配置及功能
硬件品类 | 硬件外观 | 核心实现功能 |
无线采集终端 | 应变式拉力传感器就地采集，LoRA 无线回传数据，内置低温锂电池，-40℃~+60℃宽温工作 | |
有线远程采集 | 现场固定测点有线采集，网线远程上云 / 中控，SD 卡断点续存，断网本地存数 | |
实时主控单元 | 远端系统控制中枢，接收全节点数据，实现远程闭环控制（如燃料电池 PID 温控） | |
信号调理单元 | 各类传感器信号预处理，适配温度、振动、压力多源信号 | |
程控仿真硬件 | 轴温模拟、传感器仿真，用于车载设备远程在线标定测试 |
（2）配套软件功能
在线实时监控：全测点数据实时数值 + 曲线可视化，分区域分组查看通道状态；
阈值预警：自定义上下限值，超温 / 超压 / 超限弹窗报警、日志记录；
远程运维：异地远程修改采样率、量程、启停采集、下发设备控制指令；
长期数据存储：TSDB 时序数据库海量存数，按月 / 按年归档，历史数据检索回放；
统计分析：日 / 周 / 月数据报表、趋势分析、设备寿命评估、温升曲线自动拟合；
自动化流程：预设测试流程自动运行，无人值守定时采集、自动生成监测报告。
